Coussinets de Bielles Renforcés ACL Race Series - Fiat, Alfa Romeo, Lancia 1.8L, 1.9L, 2.0L

Documentation Technique

ACL édite un guide officiel pour le contrôle et l'optimisation des jeux de fonctionnement et la sélection des coussinets : cliquez ici pour le télécharger.

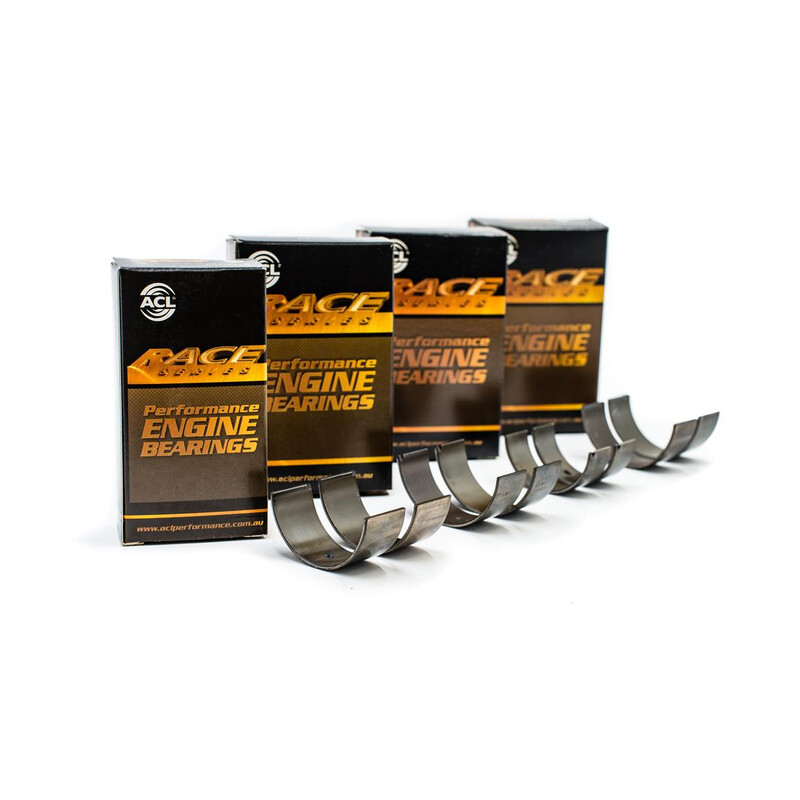

Coussinets de Bielles Renforcés ACL Race Series

Conçus pour résister à des températures élevées et des efforts supérieurs, les coussinets ACL Race Series sont fabriqués à partir de 3 épaisseurs d'acier trempé, cuivre et nickel. Cette composition dite "trimétal" permet de réduire nettement les frottements, et diminue ainsi les températures de fonctionnement tout en assurant une lubrification supérieure à l'origine.

Afin d'aider les préparateurs à optimiser les jeux pour leurs applications spécifiques, ACL propose une gamme de coussinets disponibles sous différentes références en fonction des cotes des pièces :

• H-STD : L’épaisseur des paliers est usinée avec précision pour fournir un jeu nominal basé sur les spécifications OEM. Convient à toutes les applications dont la finition du vilebrequin est conforme aux caractéristiques d'origine.
• HX-STD : Ajout d’un jeu supplémentaire de 0,001” (0,025 mm) sur les paliers de taille H-STD. Convient aux applications de puissance élevée à extrême où un jeu supplémentaire est bénéfique pour la fiabilité des pièces.
• H-001 / H-.025 : Réduction de 0,001” (0,025 mm) de jeu par rapport aux paliers de taille H-STD. Convient pour ajuster le jeu afin de compenser un reconditionnement de la surface (polissage) des tourillons de vilebrequin ou une utilisation de lubrifiants à faible viscosité.

A noter : il existe également les références HD (avec trou de fixation) et HXD (avec trou de fixation et ajout d’un jeu supplémentaire de 0,001” (0,025 mm)), réservées à certains coussinets de bielles.

Compatibilité, Modèles et Codes Moteur

• Alfa Romeo 145 1.8 16V T.Spark AR 32201
• Alfa Romeo 145 2.0 16V Quadrifoglio AR 32301
• Alfa Romeo 145 1.9 TD AR 67501
• Alfa Romeo 145 1.9 TD AR 33601
• Alfa Romeo 145 2.0 16V T.Spark AR 67204
• Alfa Romeo 145 1.8 16V T.Spark AR 38401
• Alfa Romeo 145 1.8 16V T.Spark AR 67106
• Alfa Romeo 145 1.8 16V T.Spark AR 67199
• Alfa Romeo 146 1.8 16V T.Spark AR 32201
• Alfa Romeo 146 2.0 16V Quadrifoglio AR 32301
• Alfa Romeo 146 2.0 16V T.Spark AR 67204
• Alfa Romeo 146 1.8 16V T.Spark AR 38401
• Alfa Romeo 146 1.8 16V T.Spark AR 67106
• Alfa Romeo 146 1.9 TD AR 33601
• Alfa Romeo 146 1.9 TD AR 67501
• Alfa Romeo 147 2.0 16V T.Spark AR 32310
• Alfa Romeo 155 2.0 16V Turbo Q4 AR 67203
• Alfa Romeo 155 2.0 16V T.Spark AR 67204
• Alfa Romeo 155 2.0 16V T.Spark AR 67299
• Alfa Romeo 155 1.9 TD AR 67501
• Alfa Romeo 155 1.7 T.S. 16V AR 67106
• Alfa Romeo 156 2.0 16V T.Spark AR 32301
• Alfa Romeo 156 1.8 16V T.Spark AR 32201
• Alfa Romeo 156 2.0 16V T.Spark AR 32310
• Alfa Romeo 156 1.8 16V T.Spark AR 32205
• Alfa Romeo 166 2.0 16V T.Spark AR 34103
• Alfa Romeo 166 2.0 16V T.Spark AR 36301
• Alfa Romeo GT 1.8 16V T.Spark AR 32205
• Alfa Romeo GTV 2.0 16V T.Spark AR 32301
• Alfa Romeo GTV 1.8 16V T.Spark AR 32201
• Alfa Romeo GTV 2.0 16V T.Spark AR 32310
• Alfa Romeo GTV 2.0 T.Spark 16V AR 16201
• Alfa Romeo Spider 1.8 16V T.Spark AR 32201
• Alfa Romeo Spider 2.0 16V T.Spark AR 32301
• Alfa Romeo Spider 2.0 16V T.Spark AR 32310
• Alfa Romeo Spider 2.0 T.Spark 16V AR 16201
• Alfa Romeo all 1.9 TD AR 67502
• Alfa Romeo all 2.0 16V T.Spark AR 32303
• Fiat Barchetta 1.8 16V 183 A1.000
• Fiat Barchetta 1.8 16V 188 A6.000
• Fiat Brava 1.8 16V 183 A1.000
• Fiat Brava 1.9 TD 182 A7.000
• Fiat Brava 1.9 TD 182 A8.000
• Fiat Brava 1.8 16V 182 A2.000
• Fiat Bravo 1.9 TD 182 A7.000
• Fiat Bravo 1.9 TD 182 A8.000
• Fiat Bravo 1.8 16V 182 A2.000
• Fiat Coupe 1.8 16V 183 A1.000
• Fiat Coupe 2.0 836 A3.000
• Fiat Coupe 2.0 Turbo 175 A1.000
• Fiat Croma 2.0 154 C3.000
• Fiat Croma 1.9 TD 154 C6.000
• Fiat Croma 2.0 154 E1.000
• Fiat Croma 2.0 154 C3.046
• Fiat Croma 1.9 TD 154 D1.000
• Fiat Doblo 1.9 D 223 A6.000
• Fiat Ducato 1.9 TD 280 A1.000
• Fiat Ducato 1.9 D 230 A2.000
• Fiat Ducato 1.9 TD 230 A3.000
• Fiat Ducato 1.9 TD 230 A4.000
• Fiat Fiorino 1.7 TD 176 A3.000
• Fiat Fiorino 1.7 TD 147 D7.000
• Fiat Marea 1.9 TD 182 A8.000
• Fiat Marea 1.9 TD 182 A7.000
• Fiat Marea 1.8 16V 182 A2.000
• Fiat Marea 1.8 16V 183 A1.000
• Fiat Palio 1.7 TD 176 A5.000
• Fiat Palio 1.9 D 223 A6.000
• Fiat Palio 1.7 TD 176 A3.000
• Fiat Punto 1.7 TD 176 A3.000
• Fiat Punto 1.7 TD 176 A5.000
• Fiat Punto 1.7 TD 176 B7.000
• Fiat Punto 1.8 16V 183 A1.000
• Fiat Punto 1.8 16V 188 A6.000
• Fiat Punto 1.9 D 188 A3.000
• Fiat Siena 1.9 D 223 A6.000
• Fiat Siena 1.7 TD 176 A3.000
• Fiat Siena 1.7 TD 176 B7.000
• Fiat Siena 1.7 TD 178 C9.066
• Fiat Stilo 1.8 16V 192 A4.000
• Fiat Strada 1.7 TD 176 A3.000
• Fiat Strada 1.9 D 223 A6.000
• Fiat Tempra 1.9 TD 160 B6.046
• Fiat Tempra 1.9 TD 160 A6.000
• Fiat Tempra 2.0 154 E1.000
• Fiat Tipo 1.9 TD 160 B6.046
• Fiat Tipo 2.0 836 A3.000
• Fiat Tipo 2.0 160 A8.046
• Fiat Tipo 1.9 TD 160 A6.000
• Fiat Tipo 1.9 TD 160 A6.046
• Fiat Tipo 46235 160 A5.000
• Fiat Uno 1.9D 149 B5.046
• Fiat all 1.9 TD 154 B.000
• Lancia Dedra 1.8 16V 182 A2.000
• Lancia Dedra 1.8 16V 183 A1.000
• Lancia Dedra 1.9 TD 160 D1.000
• Lancia Dedra 1.9 TD 835 A4.000
• Lancia Dedra 1.9 TD 835 A4.046
• Lancia Dedra 2.0 Turbo 835 A8.046
• Lancia Dedra 2.0 16V 836 A3.000
• Lancia Dedra 2.0 8V 835 A5.000
• Lancia Delta 2.0 16V HF Integrale 831 D5.000
• Lancia Delta 2.0 16V HF Evo II Integrale 831 E5.000
• Lancia Delta 2.0 16V HF Evo Integrale 831 E5.046
• Lancia Delta 2.0 16V Turbo 175 A4.000
• Lancia Delta 2.0 16V HF Evo I Integrale 831 E5.000
• Lancia Delta 1.9 TD 831 D1.000
• Lancia Delta II 1.8 16V 182 A2.000
• Lancia Delta II 1.8 16V 183 A1.000
• Lancia Delta II 2.0 16V 836 A3.000
• Lancia Delta II 2.0 16V Turbo 836 A2.000
• Lancia Delta II 1.9 TD 160 D1.000
• Lancia Delta II 1.9 TD 835 A4.000
• Lancia Kappa 2.0 16V Turbo 836 A4.000
• Lancia Lybra 1.8 16V 839 A4.000
• Lancia Lybra 1.8 16V 839 A7.000
• Lancia Lybra 1.8 16V 839 A9.000
• Lancia Prisma 1.9 D 831 D.000
• Lancia Prisma 1.9 TD 831 D1.000
• Lancia Thema 2.0 16V 834 B2.246
• Lancia Thema 2000 16V Turbo 834 C1.246
• Lancia Thema 2.0 16V 834 B2.000
• Lancia Thema 2000 16V 834 F1.000
• Lancia Thema 2000 16V Turbo 834 F2.000
• Lancia Thema 2000 16V Turbo 834 C1.000
